180-200t/h碎石篩分成套設備 工藝流程簡介及主要設備技術參數

　　上海恒源公司設計、生產制造的180-200t/h碎石篩分成套設備集振動喂料、初級破碎、反擊破碎、篩分、輸送和集中電控為一體，具有配置精良、結構先進、流程簡潔、工作可靠、使用方便等優點?，F(xiàn)將整套設備工藝流程及主要設備技術參數和特點做一下簡要介紹：

　　1、大料斗

　　起收集物料作用，需破碎物料通過大料斗進入整套破碎系統進行加工。該容積10m3，底層為低錳耐磨鋼板，側板為Q235鋼板，料斗背面用槽鋼作骨架，具有堅固、耐磨等優點。

　　2、振動喂料機ZSW-490*110

　　本機料槽尺寸490×110mm，最大進料粒度580mm，處理能力120-280t/h，兩側有導料槽裝置，電機功率15KW，主軸轉速：350~800r/min，三角皮帶傳動，具有振動平穩，工作可靠、連續工作時間長等特點。主要作用是為碎石機械清除廢料、連續、均勻喂料，從而提高碎石產品的質量和產量。

　　3、顎式破碎機PE-800*1060

　　本機進料尺寸800×1060mm，最大進料粒度640mm，排料口調整范圍120-200mm，處理能力130-228t/h，偏心軸轉速250r/min，電機功率110KW，機器單重30噸，可破碎抗壓強度不超過320兆帕的各種石料，具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運作費用經濟等特點。在本系統中起初級破碎作用，前面和震動喂料機出口連接，破碎后的石塊由其下端排出到皮帶輸送機上，通過輸送進入下一級破碎程序。

　　4、反擊式破碎機PF-1214

　　本機用于破碎抗壓強度不超過320兆帕的硬巖石料，最大進料粒度350mm，重量18噸，電機功率：132-160KW，單機生產能力100-160t/h，其特性為破碎比大，破碎效率高，產品形狀呈立方體，成品料針片狀含量低于15%，適用于對成品料粒徑規格要求比較高的破碎。本系統中配置2臺PF-1214反擊破作為二級破碎，起到對初級破碎后的石塊進行再破碎、整形的作用。

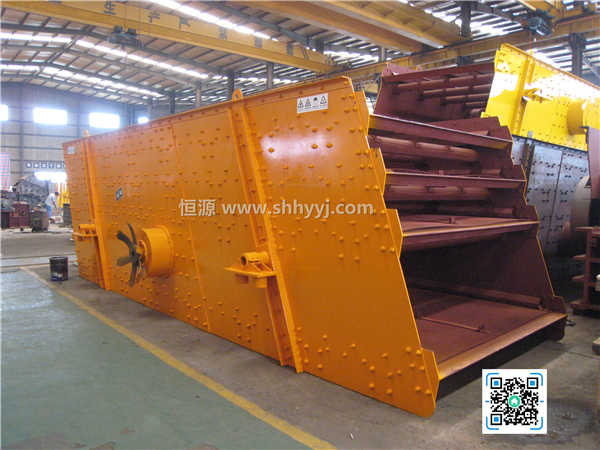

　　5、振動篩4YK-1854

　　本機用于對二級破碎后的石料進行篩分，篩面層數4層，篩面規格1800×5400，處理能力150-250t/h，可篩分4-5種規格石料，振動頻率16.2HZ，篩面傾角20°，電機功率30KW。它具有結構先進、激振力強、振動嗓音小、易維修、堅固、耐用、篩分干凈等優點。

　　6、皮帶輸送機

　　主要用于各設備間的物料運輸，我司皮帶輸送機采用的是槽鋼框架式，傳送為減速齒輪、鏈條帶動，膠帶選用的是國內名牌無接頭環型膠帶。具有輸送量大、結構簡單、維修方便、部件標準化、故障率低、耐用、移動方便等特點。

　　8、電器控制系統

　　整個成套設備的運行全部由集中電器控制系統操作，安裝有正常運行，故障發生指示屏。電器原件全部選用上海人民電器集團公司名優產品，電控柜，操作臺外殼經過防腐處理，且由機械剪、折、拼裝而成，所有電器原件布置、安裝、保持足夠的間隙距離，保證電器在正常運轉情況下所產生的電弧和熱量、不影響電器原件的性能，具有安全、可靠、使用壽命長的特點。
