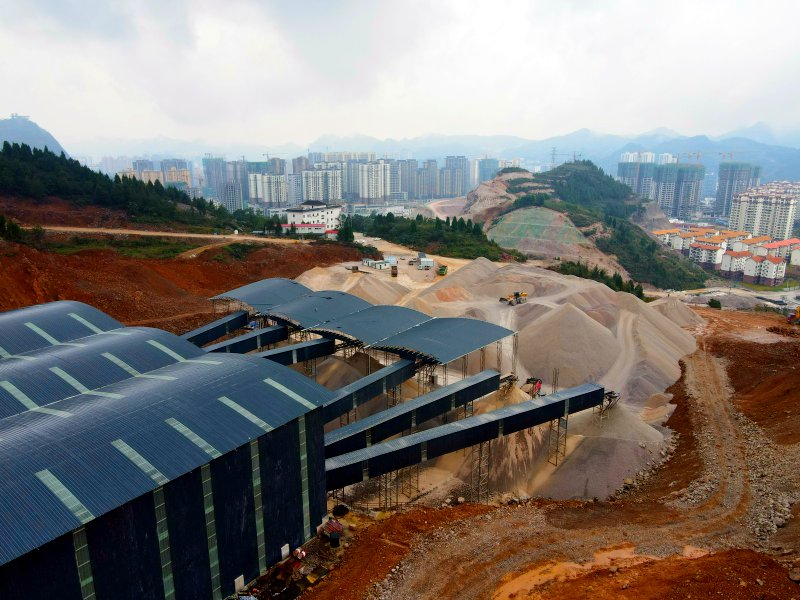

時產1200噸碎石生產線工藝設計技術方案與說明
客戶時產1200噸碎石生產線方案是由上海恒源冶金設備有限公司免費設計，整套生產線設備包含：鋼結構、皮帶機，混凝土基礎、電線電纜，電控裝置等設備，產品質量保修一年（易損件除外）；付款方式：合同總額的30％作為預付款，提貨前付合同總金額的70%；交貨周期：收到預付款后，60個工作日天供方工廠交貨；全套碎石生產線設備由廠家發貨，但不包括相關運輸費用，運輸費用由客戶承擔。本條碎石生產線內容包含以下幾方面：
一、生產線基本概況：
1) 碎石原料為玄武巖，采用爆破開采方式；
2) 產能為1000-1300噸/小時；
3) 最終產品為常規四種出料，分別為：0~5mm、5~10mm、10~20mm、20~31.5mm；
4) 破碎工藝采用“振動喂料機+顎式破碎機+二破圓錐破碎機+三破圓錐破碎機+分級振動篩分設備+成品振動篩分設備”的模式，具體工藝流程由上海恒源冶金設備有限公司自行設計。

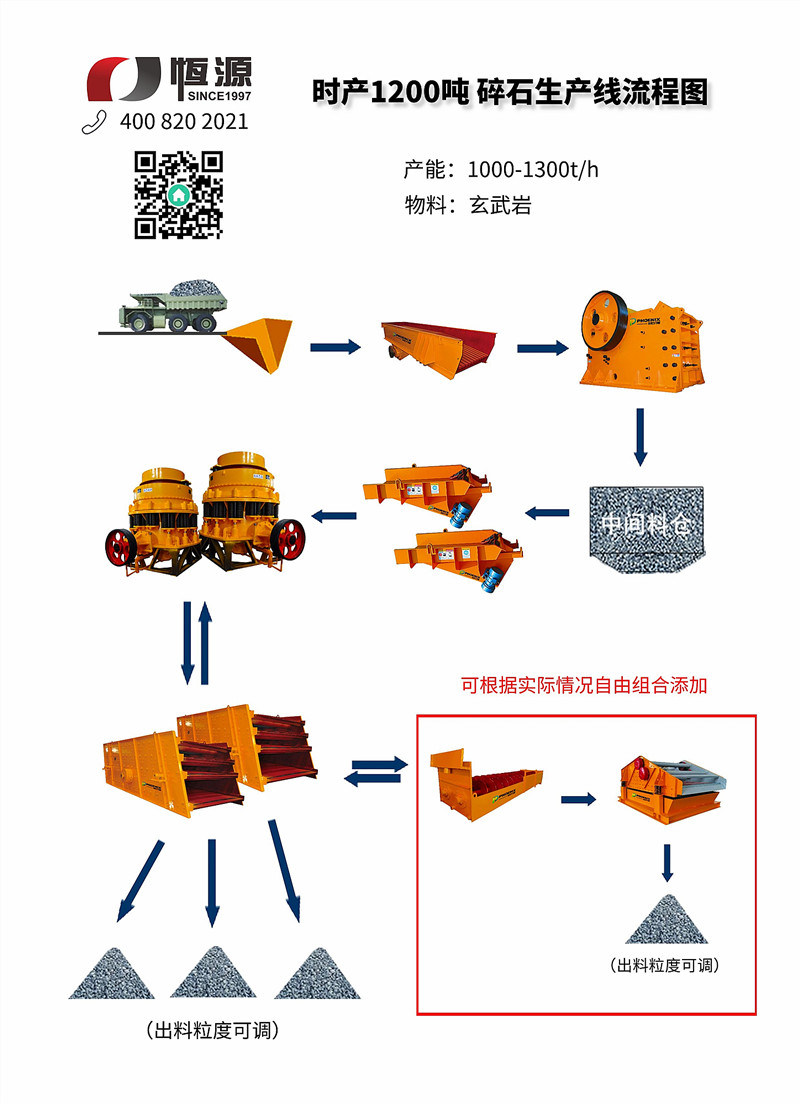

圖一：碎石生產線流程圖
破碎篩分聯合生產線設備清單
| 序號 | 設備名稱 | 設備型號 | 數量 | 功率 | 外形尺寸 | 單價 | 總價 |
| (臺) | (KW) | (m) | （萬元） | （萬元） | |||
| 1 | 振動給料機 | ZSW600*150 | 2 | 37*2 | 咨詢客服 | 咨詢客服 | |
| 2 | 顎式破碎機 | PE1200*1500 | 2 | 220*2 | 咨詢客服 | 咨詢客服 | |
| 3 | 圓錐式破碎機 | PYFB1636 | 2 | 250*2 | 咨詢客服 | 咨詢客服 | |
| 4 | 圓錐式破碎機 | PYFD1624 | 4 | 250*4 | 咨詢客服 | 咨詢客服 | |
| 5 | 振動篩 | 2YKA3072 | 8 | 22*2*8 | 咨詢客服 | 咨詢客服 | |
| 6 | 懸掛給料機 | GZG1253 | 8 | 2.2*2*8 | 咨詢客服 | 咨詢客服 | |
| 合計： | 咨詢客服 | ||||||
二、生產線工藝設計說明：
1) 頭破機組：
采用“振動喂料機+顎式破碎機”組合模式完成頭破系統。
喂料機采用ZSW系列產品，箱體采用整體折邊技術，具有優異的穩定性，長期使用不變形，經久耐用，可靠性高，ZSW系列喂料機是雙偏心軸水平振動喂料機，此系列喂料機振動原理為雙偏心軸軸向安裝時錯開45°，使喂料機沿喂料面45°方向強制振動，從而達到喂料目的的喂料機。此系列喂料機優點為結構相對簡單，振動平穩，喂料量大，本公司喂料機末端獨特的三層柵條設計，可分離原理料中的小料，增加總體產能。
喂料機采用ZSW系列產品，箱體采用整體折邊技術，具有優異的穩定性，長期使用不變形，經久耐用，可靠性高，ZSW系列喂料機是雙偏心軸水平振動喂料機，此系列喂料機振動原理為雙偏心軸軸向安裝時錯開45°，使喂料機沿喂料面45°方向強制振動，從而達到喂料目的的喂料機。此系列喂料機優點為結構相對簡單，振動平穩，喂料量大，本公司喂料機末端獨特的三層柵條設計，可分離原理料中的小料，增加總體產能。

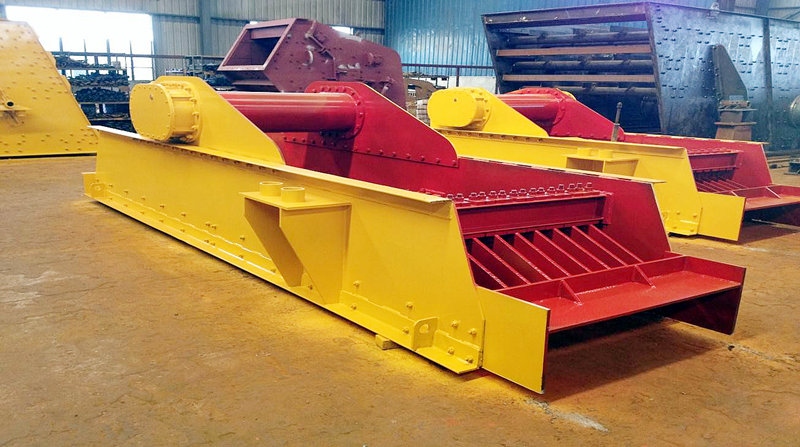

圖二：zsw振動喂料機
顎式破碎機采用國標標準的PE系列顎破，該種設備具有穩定可靠、維護便捷、備件通用性高的諸多優點，廣泛應用于國內外各類生產線的配置使用。PE顎式破碎機即是復擺顎式破碎機，其工作原理是：顎式碎破機的工作部分是由兩塊顎板（靜顎和動鄂）組成，靜顎垂直固定在機體前壁上，動鄂位置傾斜與固定顎板形成“上大下小”的破碎工作腔。在電動機驅動皮帶使偏心軸的動鄂上下運動，使得活動顎板對著靜顎做周期性的循環性動作。兩塊顎板靠近的時候使物料受到擠壓從而產生破碎的作用，當兩塊顎板分開時礦料進入破碎腔，成品礦料從出料口排出。該系列破碎機具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等優點。

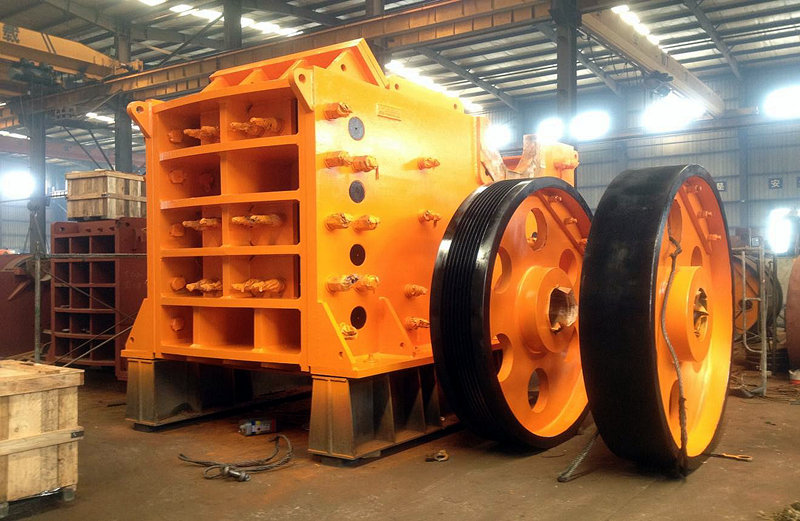

圖三：PE顎式破碎機
2) 二破機組與三破機組：
二破機組與三破機組采用新型復合圓錐破碎機。由于玄武巖硬度和強度較高，采用圓錐破碎機可以有效的提高破碎設備耐磨件使用壽命周期，能夠提供更高效率的生產效益。復合式圓錐破工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉， 破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到沖擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
本公司復合式圓錐破有以下幾個特點：
清腔方便：在不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，排礦口增大，異物從破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排出破碎腔。在彈簧的作用下，排礦口自動復位，機器恢復正常工作。
潤滑保護：潤滑系統設有回油及溫度保護裝置，并與主電機連鎖，保護主機不被損壞； 迷宮式防塵圈密封，保證潤滑油清潔。
使用經濟：破碎機腔型多有粗型、細型、超細型，用戶可根據不同的需要，選擇不同的腔型，以更好的適應用戶需要。
維修方便：各易磨損部位均采用錳鋼件保護，延長整機壽命。動定齒板安裝面經過精加工，更換簡單迅速。
運轉性能穩定：液壓鎖緊裝置使破碎力穩定，并提供過鐵釋放保護；機架采用鑄鋼焊接，堅固耐用。
在本生產線中，因產能較高，故采用特粗型PYF1600復合式圓錐破碎機作為二級破碎機，采用兩臺中型PYF1600圓錐破碎機作為三級破碎機，并在三級破碎中都設置中間料倉，從而獲得更大的產能和更高的破碎效率。

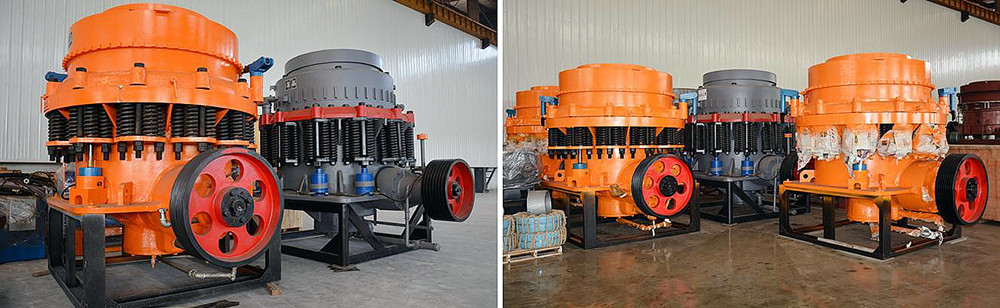

圖四：PYF復合圓錐破碎機
3) 分級振動篩分與成品振動篩分機組：
振動篩是破碎生產線建立起環破碎系統的重要部分，振動篩的篩分效率與可靠性甚至直接決定了整條生產線的產能。

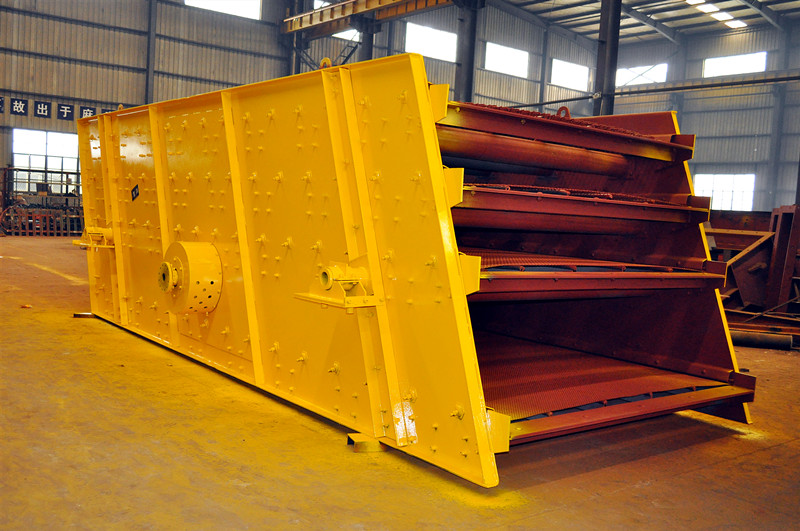

圖五：YK/A振動篩
采用新型 YKA 系列圓振動篩，不僅具有最高篩分效率，還具有先進的維護便捷性。本公司的 YKA 系列振動篩具有以下優勢：
激振力強且便于調節
該項目采用的YAK3072振動篩，采用強力雙激振器結構，可以獲得強大的激振力，通過調節偏心塊，快速調整振動篩的振幅和激振力。曲面篩網、篩面無壓條YK系列振動篩，優化了篩箱結構，篩網通過兩側的漲緊板固定，篩面沒有壓條，篩面呈現曲面狀態。因此，物料可以在曲面篩網快速分散，且無阻礙運行，獲得高效率篩分效果；篩面沒有壓條，使得篩網的更換非常便捷，無須人員爬進篩箱拆裝螺栓，更換篩網快速；
萬向節聯軸器
4) 懸掛給料機機組：
GZG懸掛式給料機
圖五：YK/A振動篩
采用新型 YKA 系列圓振動篩，不僅具有最高篩分效率，還具有先進的維護便捷性。本公司的 YKA 系列振動篩具有以下優勢：
激振力強且便于調節
該項目采用的YAK3072振動篩，采用強力雙激振器結構，可以獲得強大的激振力，通過調節偏心塊，快速調整振動篩的振幅和激振力。曲面篩網、篩面無壓條YK系列振動篩，優化了篩箱結構，篩網通過兩側的漲緊板固定，篩面沒有壓條，篩面呈現曲面狀態。因此，物料可以在曲面篩網快速分散，且無阻礙運行，獲得高效率篩分效果；篩面沒有壓條，使得篩網的更換非常便捷，無須人員爬進篩箱拆裝螺栓，更換篩網快速；
萬向節聯軸器
采用萬向節聯軸器，使得振動篩的軸承受力獲得大幅優化，軸承使用壽命超長，難以損壞。
4) 懸掛給料機機組：
GZG 懸掛式喂料機系自同步慣性振動給料機，從中間料倉、中轉料倉中均勻連續或定量地給到受料裝置中。在該方案中，中間料倉、中轉料倉各使用 1 臺懸掛式喂料機，為后續的沖擊式破碎機、圓錐破碎機提供均勻給料，讓后續設備獲得穩定持續的工作載荷。

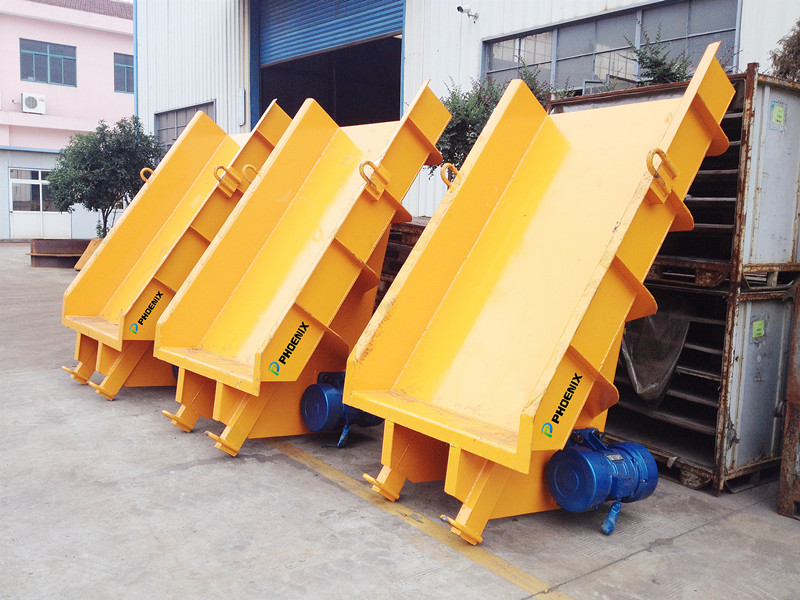

GZG懸掛式給料機
以上就是完整的時產1200噸碎石生產線工藝設計詳細方案，如果你想知道整套碎石生產線什么價格，可以咨詢本公司服務熱線獲得最新報價。在砂石生產線中如果遇到任何技術問題，也可以來電咨詢，我們盡力幫助您解決生產中的疑問。
