年產100萬噸鐵礦石生產線設備配置及工藝流程詳解
引言
鐵礦石是鋼鐵工業的重要原料，其生產過程涉及多個復雜的工藝環節。年產100萬噸的鐵礦石生產線需要精心設計和配置，以確保高效、穩定地生產出高質量的鐵礦石產品。本文將詳細介紹年產100萬噸鐵礦石生產線的設備配置及工藝流程，為企業提供科學、合理的參考。
一、年產100萬噸鐵礦石生產線概述
年產100萬噸鐵礦石生產線通常包括以下幾個主要環節：采掘、破碎、篩分、洗選、磁選、烘干、倉儲和運輸。每個環節都需要配備相應的設備，確保整個生產過程的順利進行。
二、設備配置
1.采掘設備
挖掘機：用于露天礦山的礦石開采，常見的有液壓挖掘機和電動挖掘機。
裝載機：用于將采掘出的礦石裝入運輸車輛。
運輸車輛：用于將礦石從采掘現場運送到破碎車間，常見的有自卸卡車和礦用卡車。
2.破碎設備
顎式破碎機：用于粗碎礦石，將大塊礦石破碎成較小的顆粒。
圓錐破碎機：用于中細碎礦石，進一步破碎顎式破碎機處理后的礦石。
沖擊破碎機：用于細碎礦石，將礦石破碎成更細的顆粒。
3.篩分設備
振動篩：用于篩分不同粒度的礦石，常見的有單層振動篩、雙層振動篩和多層振動篩。
滾筒篩：用于篩分細粒度的礦石，適用于潮濕或粘性物料。
4.洗選設備
洗礦機：用于清洗礦石表面的泥土和雜質，常見的有螺旋洗礦機和滾筒洗礦機。
脫水篩：用于洗礦后的脫水處理，確保礦石的含水量符合要求。
5.磁選設備
干式磁選機：用于干式分離鐵礦石中的磁性礦物，常見的有永磁滾筒磁選機和電磁滾筒磁選機。
濕式磁選機：用于濕式分離鐵礦石中的磁性礦物，常見的有永磁筒式磁選機和電磁筒式磁選機。
6.烘干設備
回轉烘干機：用于烘干濕式磁選后的礦石，確保礦石的含水量符合要求。
流化床烘干機：用于高效烘干細粒度的礦石，適用于大規模生產。
7.倉儲和運輸設備
料倉：用于儲存破碎、篩分、洗選、磁選后的礦石。
皮帶輸送機：用于將礦石從一個環節輸送到另一個環節。
裝載機和運輸車輛：用于將最終產品裝車運輸?shù)接脩簟?/span>

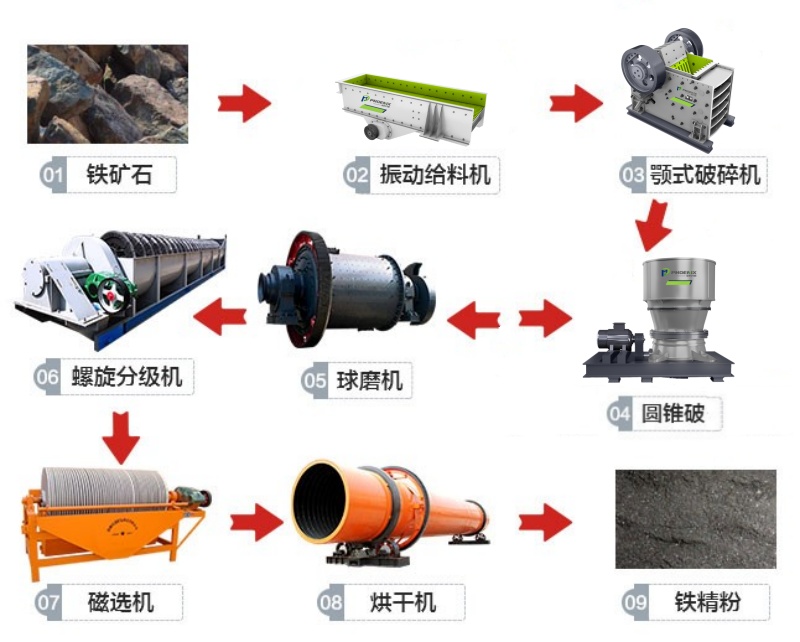

三、工藝流程
1.采掘
步驟：使用挖掘機進行礦石采掘，裝載機將礦石裝入運輸車輛。
設備：挖掘機、裝載機、運輸車輛。
2.破碎
步驟：將采掘出的礦石運送到破碎車間，先用顎式破碎機進行粗碎，再用圓錐破碎機進行中細碎，最后用沖擊破碎機進行細碎。
設備：顎式破碎機、圓錐破碎機、沖擊破碎機。
3.篩分
步驟：將破碎后的礦石送入振動篩進行篩分，分離出不同粒度的礦石。
設備：振動篩、滾筒篩。
4.洗選
步驟：將篩分后的礦石送入洗礦機進行清洗，去除表面的泥土和雜質，然后用脫水篩進行脫水處理。
設備：洗礦機、脫水篩。
5.磁選
步驟：將洗選后的礦石送入磁選機進行磁性分離，提取出鐵礦石。
設備：干式磁選機、濕式磁選機。
6.烘干
步驟：將濕式磁選后的礦石送入烘干機進行烘干，確保礦石的含水量符合要求。
設備：回轉烘干機、流化床烘干機。
7.倉儲和運輸
步驟：將烘干后的礦石送入料倉儲存，使用皮帶輸送機將礦石從料倉輸送到裝載機，然后裝車運輸?shù)接脩簟?/span>
設備：料倉、皮帶輸送機、裝載機、運輸車輛。
四、案例分析
案例一：某大型鐵礦石生產企業生產線配置
該企業年產100萬噸鐵礦石，生產線配置如下：
采掘設備：采用10臺液壓挖掘機和5臺裝載機進行礦石采掘，使用20輛自卸卡車進行運輸。
破碎設備：采用2臺顎式破碎機、3臺圓錐破碎機和2臺沖擊破碎機進行礦石破碎。
篩分設備：采用4臺振動篩和2臺滾筒篩進行礦石篩分。
洗選設備：采用2臺螺旋洗礦機和2臺脫水篩進行礦石洗選。
磁選設備：采用2臺干式磁選機和2臺濕式磁選機進行礦石磁選。
烘干設備：采用2臺回轉烘干機和1臺流化床烘干機進行礦石烘干。
倉儲和運輸設備：采用10個料倉、10臺皮帶輸送機、5臺裝載機和20輛運輸車輛進行礦石的儲存和運輸。
通過科學合理的設備配置，該企業實現了年產100萬噸鐵礦石的高效生產，產品質量穩定，市場競爭力強。
案例二：某新建鐵礦石生產線工藝流程優化
某新建鐵礦石生產線在設計階段，通過對現有生產線的調研和分析，進行了工藝流程的優化：
破碎環節：增加一臺沖擊破碎機，提高細碎效率，減少礦石粒度不均的問題。
篩分環節：采用多層振動篩，提高篩分效率，確保不同粒度的礦石分離準確。
洗選環節：增加一臺滾筒洗礦機，提高洗選效果，減少礦石表面的雜質。
磁選環節：采用電磁滾筒磁選機，提高磁選效果，確保鐵礦石的純度。
烘干環節：采用流化床烘干機，提高烘干效率，減少能源消耗。
通過工藝流程的優化，該新建生產線實現了高效、節能、環保的生產目標，產品質量和生產效率顯著提高。
五、結論
年產100萬噸鐵礦石生產線的設備配置和工藝流程是確保高效、穩定生產的關鍵。通過科學合理的設備配置和工藝流程優化，可以提高生產效率，降低生產成本，確保產品質量。希望本文的分析和建議能為企業提供有益的參考，幫助他們?cè)阼F礦石生產過程中取得更好的成績。
本文旨在為讀者提供全面、專業的信息，幫助解決年產100萬噸鐵礦石生產線的設備配置及工藝流程問題。如果您有任何疑問或需要進一步的幫助，請隨時聯系我們。
鐵礦石是鋼鐵工業的重要原料，其生產過程涉及多個復雜的工藝環節。年產100萬噸的鐵礦石生產線需要精心設計和配置，以確保高效、穩定地生產出高質量的鐵礦石產品。本文將詳細介紹年產100萬噸鐵礦石生產線的設備配置及工藝流程，為企業提供科學、合理的參考。
一、年產100萬噸鐵礦石生產線概述
年產100萬噸鐵礦石生產線通常包括以下幾個主要環節：采掘、破碎、篩分、洗選、磁選、烘干、倉儲和運輸。每個環節都需要配備相應的設備，確保整個生產過程的順利進行。
二、設備配置
1.采掘設備
挖掘機：用于露天礦山的礦石開采，常見的有液壓挖掘機和電動挖掘機。
裝載機：用于將采掘出的礦石裝入運輸車輛。
運輸車輛：用于將礦石從采掘現場運送到破碎車間，常見的有自卸卡車和礦用卡車。
2.破碎設備
顎式破碎機：用于粗碎礦石，將大塊礦石破碎成較小的顆粒。
圓錐破碎機：用于中細碎礦石，進一步破碎顎式破碎機處理后的礦石。
沖擊破碎機：用于細碎礦石，將礦石破碎成更細的顆粒。
3.篩分設備
振動篩：用于篩分不同粒度的礦石，常見的有單層振動篩、雙層振動篩和多層振動篩。
滾筒篩：用于篩分細粒度的礦石，適用于潮濕或粘性物料。
4.洗選設備
洗礦機：用于清洗礦石表面的泥土和雜質，常見的有螺旋洗礦機和滾筒洗礦機。
脫水篩：用于洗礦后的脫水處理，確保礦石的含水量符合要求。
5.磁選設備
干式磁選機：用于干式分離鐵礦石中的磁性礦物，常見的有永磁滾筒磁選機和電磁滾筒磁選機。
濕式磁選機：用于濕式分離鐵礦石中的磁性礦物，常見的有永磁筒式磁選機和電磁筒式磁選機。
6.烘干設備
回轉烘干機：用于烘干濕式磁選后的礦石，確保礦石的含水量符合要求。
流化床烘干機：用于高效烘干細粒度的礦石，適用于大規模生產。
7.倉儲和運輸設備
料倉：用于儲存破碎、篩分、洗選、磁選后的礦石。
皮帶輸送機：用于將礦石從一個環節輸送到另一個環節。
裝載機和運輸車輛：用于將最終產品裝車運輸?shù)接脩簟?/span>
三、工藝流程
1.采掘
步驟：使用挖掘機進行礦石采掘，裝載機將礦石裝入運輸車輛。
設備：挖掘機、裝載機、運輸車輛。
2.破碎
步驟：將采掘出的礦石運送到破碎車間，先用顎式破碎機進行粗碎，再用圓錐破碎機進行中細碎，最后用沖擊破碎機進行細碎。
設備：顎式破碎機、圓錐破碎機、沖擊破碎機。
3.篩分
步驟：將破碎后的礦石送入振動篩進行篩分，分離出不同粒度的礦石。
設備：振動篩、滾筒篩。
4.洗選步驟：將篩分后的礦石送入洗礦機進行清洗，去除表面的泥土和雜質，然后用脫水篩進行脫水處理。
設備：洗礦機、脫水篩。
5.磁選
步驟：將洗選后的礦石送入磁選機進行磁性分離，提取出鐵礦石。
設備：干式磁選機、濕式磁選機。
6.烘干
步驟：將濕式磁選后的礦石送入烘干機進行烘干，確保礦石的含水量符合要求。
設備：回轉烘干機、流化床烘干機。
7.倉儲和運輸
步驟：將烘干后的礦石送入料倉儲存，使用皮帶輸送機將礦石從料倉輸送到裝載機，然后裝車運輸?shù)接脩簟?/span>
設備：料倉、皮帶輸送機、裝載機、運輸車輛。
四、案例分析
案例一：某大型鐵礦石生產企業生產線配置
該企業年產100萬噸鐵礦石，生產線配置如下：
采掘設備：采用10臺液壓挖掘機和5臺裝載機進行礦石采掘，使用20輛自卸卡車進行運輸。
破碎設備：采用2臺顎式破碎機、3臺圓錐破碎機和2臺沖擊破碎機進行礦石破碎。
篩分設備：采用4臺振動篩和2臺滾筒篩進行礦石篩分。
洗選設備：采用2臺螺旋洗礦機和2臺脫水篩進行礦石洗選。
磁選設備：采用2臺干式磁選機和2臺濕式磁選機進行礦石磁選。
烘干設備：采用2臺回轉烘干機和1臺流化床烘干機進行礦石烘干。
倉儲和運輸設備：采用10個料倉、10臺皮帶輸送機、5臺裝載機和20輛運輸車輛進行礦石的儲存和運輸。
通過科學合理的設備配置，該企業實現了年產100萬噸鐵礦石的高效生產，產品質量穩定，市場競爭力強。
案例二：某新建鐵礦石生產線工藝流程優化
某新建鐵礦石生產線在設計階段，通過對現有生產線的調研和分析，進行了工藝流程的優化：
破碎環節：增加一臺沖擊破碎機，提高細碎效率，減少礦石粒度不均的問題。
篩分環節：采用多層振動篩，提高篩分效率，確保不同粒度的礦石分離準確。
洗選環節：增加一臺滾筒洗礦機，提高洗選效果，減少礦石表面的雜質。
磁選環節：采用電磁滾筒磁選機，提高磁選效果，確保鐵礦石的純度。
烘干環節：采用流化床烘干機，提高烘干效率，減少能源消耗。
通過工藝流程的優化，該新建生產線實現了高效、節能、環保的生產目標，產品質量和生產效率顯著提高。
五、結論
年產100萬噸鐵礦石生產線的設備配置和工藝流程是確保高效、穩定生產的關鍵。通過科學合理的設備配置和工藝流程優化，可以提高生產效率，降低生產成本，確保產品質量。希望本文的分析和建議能為企業提供有益的參考，幫助他們?cè)阼F礦石生產過程中取得更好的成績。
本文旨在為讀者提供全面、專業的信息，幫助解決年產100萬噸鐵礦石生產線的設備配置及工藝流程問題。如果您有任何疑問或需要進一步的幫助，請隨時聯系我們。
